在現代電子設備中，電源管理芯片扮演著至關重要的角色，它們不僅需要提供穩定的電力輸出，還要滿足能效標準和安全規范。FT8395xx系列芯片，由Fremont Micro公司開發，正是這樣一款滿足多方面需求的AC-DC電源管理解決方案。本文將詳細介紹FT8395xx系列芯片的特點、性能參數以及典型應用場景。
FT8395xx系列芯片以其內置功率管、性能穩定、成本低、體積小等特點，成為市場上的熱門選擇。這些芯片不僅效率高，滿足六級能效標準，而且瓦數覆蓋范圍廣泛，從3W到50W，能夠適應多種應用需求。
FT8395xx系列芯片在不同輸入電壓和負載條件下的表現如下：
在115V和230V的輸入電壓下，芯片的板端效率在不同負載下表現出色，例如在5V1A輸出時，平均效率分別達到78.2%和76.6%，均高于DoE六級能效標準73.6%的要求。
在5V2A輸出時，搭配FT8370B芯片，115V輸入下平均效率為84.1%，230V輸入下為85.2%，同樣滿足78.7%的DoE六級能效標準。
對于5V2.4A輸出，F(xiàn)T8393MB1搭配FT8370B芯片，115V輸入下平均效率為88.48%，230V輸入下為87.40%，均高于79.9%的DoE六級能效標準。
在5V3.4A輸出時，F(xiàn)T8393MDD1搭配FT8370CP芯片，115V輸入下平均效率為86.4%，230V輸入下為85.2%，滿足82.2%的DoE六級能效標準。
這些數據表明，F(xiàn)T8395xx系列芯片在不同工作條件下均能保持高效率，且易于通過EMC測試，滿足UL/CE等國際安全標準。
FT8395xx系列芯片提供多種封裝選項，包括SOP7、SOP8、DIP7和SOT23-5等，以適應不同的空間和設計需求。這些封裝類型使得芯片可以廣泛應用于充電器、適配器等DoE/CoC六級能效標準的設備中。
SOP7和SOP8：這些表面貼裝封裝類型因其小尺寸和高集成度而受到青睞。
DIP7：適用于需要雙列直插式封裝的應用。
SOT23-5：一種小型的表面貼裝封裝，適合空間受限的應用。

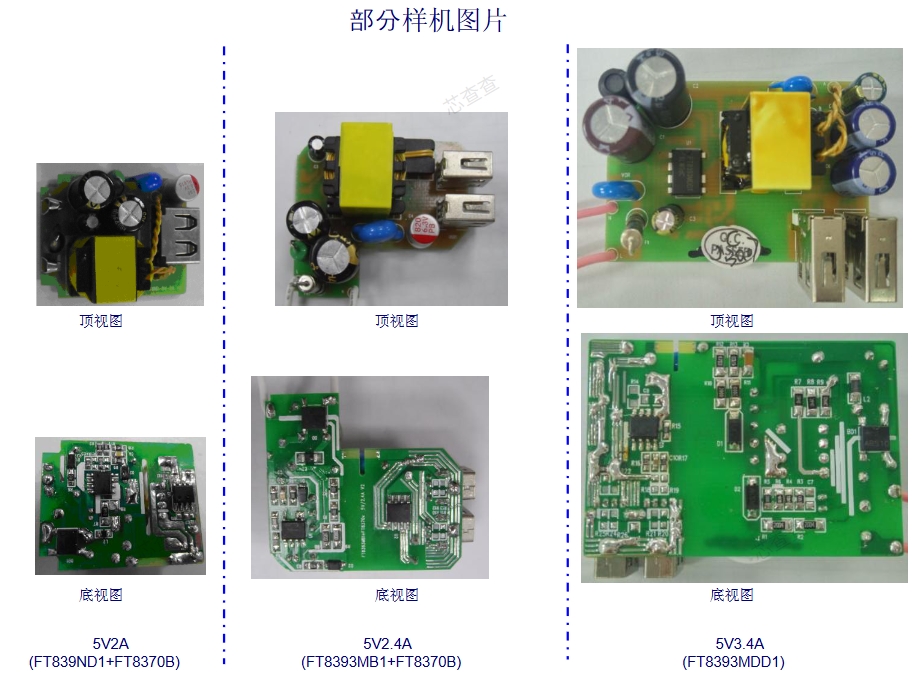

FT8395xx系列芯片在多種電源解決方案中都有應用，以下是一些典型案例：
5V2.4A / 12V1.4A輸出：適用于需要高效率和高功率輸出的設備。
5V3.4A / 12V2.0A輸出：FT8393M芯片，推薦搭配同步整流FT8370CP芯片，以實現更高效率。
18W至50W輸出：FT839N系列芯片，提供從5V3.5A到5V10A，以及12V2.1A到12V4A的廣泛輸出范圍。
FT8395xx系列芯片以其卓越的性能、多樣化的封裝選項和廣泛的應用范圍，成為AC-DC電源管理領域的有力競爭者。它們不僅滿足了現代電子設備對高效率和小型化的需求，還確保了產品的安全性和可靠性。隨著技術的不斷進步，F(xiàn)T8395xx系列芯片有望在未來的電源管理解決方案中發揮更大的作用。
