在 IoT 小家電、智能面板或傳感節點里，工程師最怕的就是“待機電源”——功率不大，卻占掉寶貴的 PCB 面積和 BOM 成本。明微推出的 SM7033PK，用一顆 SOP-8 封裝就把 85-265 VAC 輸入、3.3-18 V/150 mA 輸出的恒壓方案做到了極致精簡：整流橋之后，只需 5 個外圍元件即可上電運行，真正讓“小體積”與“低成本”兼得。

把“復雜”藏進芯片里

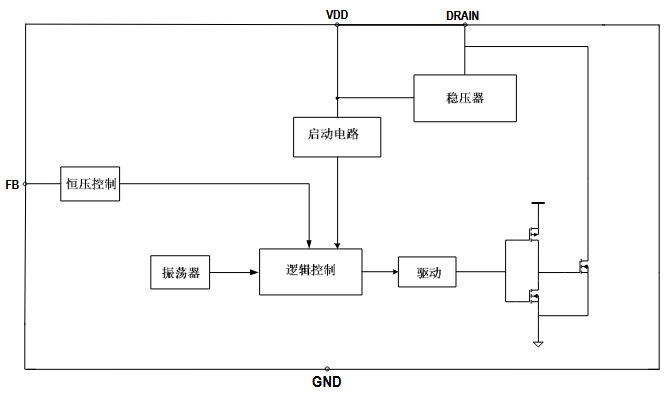

傳統 Buck/Buck-Boost 恒壓方案需要電流采樣電阻、VCC 供電繞組、環路補償網絡……SM7033PK 把這些全部集成：

    內置高壓啟動與 CS 電阻，省去啟動電阻與電流采樣；
    固定頻率+峰值電流?？刂?，無需補償網絡；
    自恢復輸出開/短路、過溫、過壓等 6 重保護一次性打包。
    結果就是，電感、輸出電容、反饋分壓電阻、濾波電容、整流橋——5 個元件就能跑。

從 3.3 V 到 18 V，一條 FB 分壓搞定

芯片 FB 腳基準 1.25 V，通過外部電阻分壓，輸出電壓可在 3.3-18 V 之間任意設定；若直接短接到 VOUT，亦可固定 5 V/12 V 常規檔。150 mA 連續電流能力，足以覆蓋 Wi-Fi 模組、繼電器線圈、MCU 及傳感器群組。

EMI 不頭疼

內置抖頻+軟驅動，裸板即可過 CISPR-22/EN55022 Class B；貼片屏蔽電感或工字電感均可，布線自由度極高。

樣機實測：230 VAC 輸入、12 V/150 mA 輸出，傳導余量 >6 dB，輻射余量 >8 dB，無需共模電感即可過認證。

效率與待機功耗雙優

115 VAC 典型效率 75 %，230 VAC 仍有 72 %；空載功耗 <40 mW，滿足歐洲 ERP 與 DOE VI 要求，讓整機待機輕松下 0.5 W。

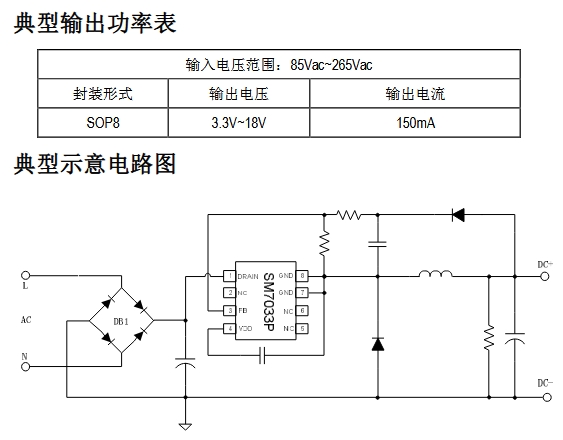

典型應用：5 顆元件的 12 V/150 mA 模塊

電路圖

全部元件加起來，占板面積 15 mm × 12 mm，高度 6 mm 以內，可直插或貼片。

設計小貼士

    電感飽和電流 ≥1.5×Iout，DCR 越小越好；
    輸出電容建議 47 μF/25 V 低 ESR 陶瓷或固態電容，紋波 <50 mV；
    若需 3.3 V 輸出，FB 分壓電阻比例 2.64 : 1，注意選用 1 % 精度；
    安規距離：整流橋到 DRAIN ≥1.5 mm，滿足 2.5 kV 浪涌。

結語

當“空間”與“成本”成為小家電硬件迭代的硬杠桿，SM7033PK 用極簡外圍給出了一條高可靠、易量產的 3.3-18 V/150 mA 待機電源路徑：5 個元件，SOP-8 封裝，85-265 VAC 全范圍恒壓，一次設計，多方復用。下一次做智能插座、溫控器或語音遙控器，不妨把“電源焦慮”直接交給 SM7033PK。
