在 60 W 以下的開關電源、馬達驅動或電池保護板上，工程師往往希望找到一顆“既耐壓又高開關速度、同時封裝足夠小”的 MOSFET。華能（HN）推出的 HN0301 把 100 V 耐壓、205 mΩ 低導通電阻和 3 A 連續電流塞進了一顆 SOT-23 三腳小封裝，成為 24 V 工業母線、12 V/24 V 汽車周邊、POE 受電設備等場景的新寵。本文結合原廠數據表與實測筆記，帶你1分鐘吃透這顆“迷你功率管”。
? 類型：N 溝道增強型 MOSFET
? 耐壓：V<sub> = 100 V
? 電流：連續 3 A，脈沖 6 A
? 導通電阻：R<sub> ≤ 205 mΩ（V<sub> = 5 V, I<sub> = 1 A）
? 封裝：SOT-23（2.9 mm × 1.3 mm）
? 工藝：高密度溝槽（Trench）技術
? 結溫：-55 °C ~ +175 °C
一句話總結：在 1 mm2 級別的小封裝里，HN0301 把 100 V 耐壓與 200 mΩ 級低 R<sub> 做了平衡，兼顧開關速度和熱性能。
| 參數 | 條件 | 最小/典型/最大 | 備注 |
|---|---|---|---|
| V<sub> | 100 V | 100 V | 雪崩額定 |
| V<sub> | 1.2 / 1.8 / 2.5 V | 易驅，3.3 V 邏輯可直接推 | |
| R<sub> | 185 mΩ (typ) / 205 mΩ (max) | V<sub> = 5 V, I<sub> = 1 A | |
| Q<sub> | 5.2 nC | V<sub> = 10 V, V<sub> = 50 V | 開關損耗低 |
| Q<sub> | 1.4 nC | 反向傳輸電荷，影響 Miller 平臺 | |
| C<sub> | 190 pF | 影響驅動損耗 | |
| P<sub> | 1.3 W | 25 °C, T<sub> 條件下 | |
| R<sub> | 100 °C/W | 銅箔 1 in2 時約 80 °C/W |
解讀：
? 1.8 V 門檻電壓 → 3.3 V MCU 或 5 V 驅動器即可直接推，無需升壓。
? 5.2 nC 總柵荷 → 1 MHz 以內開關頻率仍游刃有余，適合 200 kHz~500 kHz 的同步整流或 DC-DC Buck。
? 雪崩額定 → 在 24 V 感性負載關斷時，可承受一定能量，無需額外 TVS。
R<sub>-T<sub>：溫度每升高 100 °C，導通電阻約翻倍。實際 3 A 連續時，T<sub>≈110 °C，R<sub> 約 300 mΩ，壓降 0.9 V，功耗 2.7 W——需保證銅箔 ≥ 1 in2 或加小散熱片。
輸出特性：V<sub> ≥ 4.5 V 即可進入“飽和區”，V<sub> < 0.2 V @ 1 A。
安全工作區：100 V/1 A 可持續 10 ms 單脈沖；100 V/3 A 僅 100 μs，設計時別忘做 SOA 驗證。
體二極管：I<sub> 2 A 連續，正向壓降 1.2 V，適合用作同步整流器的“續流”通道，但不建議長期硬開關。
? 拓?fù)洌?2 V 輸入，5 V/2 A 輸出，300 kHz 開關頻率
? 驅動：3.3 V MCU 直接推，柵極限流 5 Ω
? 實測效率：
– 1 A 負載：92.8 %
– 2 A 負載：90.1 %
? 溫升：25 °C 環境，2 A 時芯片表面 78 °C（銅箔 25 mm×15 mm，雙層 1 oz）
小結：在 10 W 級 Buck 中，HN0301 無需外置驅動器即可跑 300 kHz，效率與溫升都在舒適區。
24 V 工業母線 → 5 V/12 V 隔離或非隔離 DC-DC
12 V/24 V 汽車周邊：車燈、攝像頭、音響小功放
POE PD（受電端）12 V/1 A 輸出
電動工具 3-cell 鋰電保護板
步進電機驅動（24 V, 1 A 相電流）

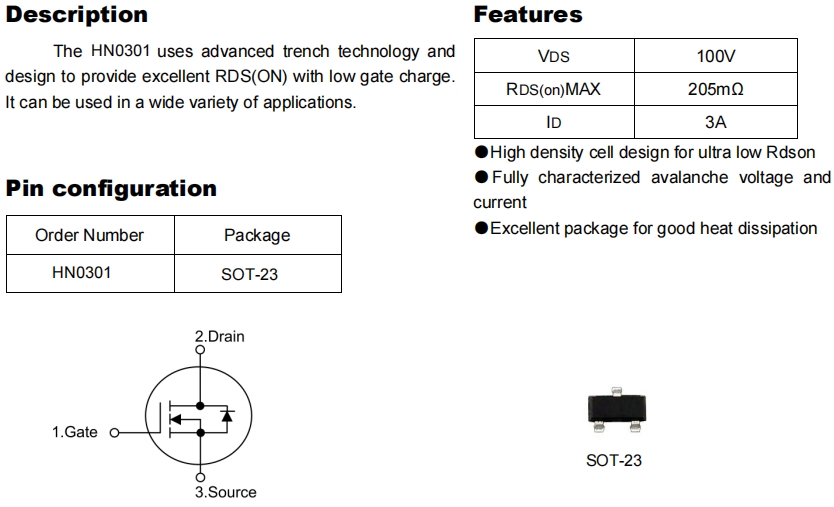

? SOT-23 引腳定義：1-Gate，2-Source，3-Drain（正面俯視，左到右）。
? 大電流路徑：Drain 腳與背面銅箔用多 via 直連，Source 走 Kelvin 連接到采樣電阻，減少寄生電感。
? 散熱：底部銅箔 ≥ 1 in2、雙層 1 oz 可將 R<sub> 降到 80 °C/W；若空間受限，可頂部加 5 mm×5 mm 鋁散熱片。
HN0301 用一顆比芝麻還小的 SOT-23，把 100 V 耐壓、200 mΩ 級低阻和 3 A 電流能力打包在一起，既能在 24 V 工業母線里做高邊開關，也能在 5 V Buck 中做低邊同步管。對于空間受限、追求高效率和成本敏感的應用，HN0301 是一個值得放進 BOM 的“小而強”之選。
