FT8395KD2作為一款高性能的20W適配器電源芯片，憑借其出色的性能與豐富的功能，在眾多電源芯片中脫穎而出，成為眾多電源設計工程師的首選。本文將對FT8395KD2的管腳定義及典型功率進行深度解析，以期為相關領域的工程師提供有價值的參考。
FT8395KD2是由輝芒微電子推出的一款高性能交直流開關電源轉換器芯片，采用原邊反饋控制技術，具有高精度恒壓/恒流控制功能。該芯片內部集成了750V高壓功率開關，支持準諧振（QR）模式和脈沖頻率調制（PFM）模式，能夠滿足6級能效標準，具有優異的輸出紋波特性和容性負載起機特性。此外，F(xiàn)T8395KD2還內置了抖頻功能以改善EMI性能，以及多種保護功能，如逐周期峰值電流限制、VCC過壓/欠壓保護、過溫保護、開環保護和輸出短路保護等，確保電源系統在各種工況下的穩定運行。

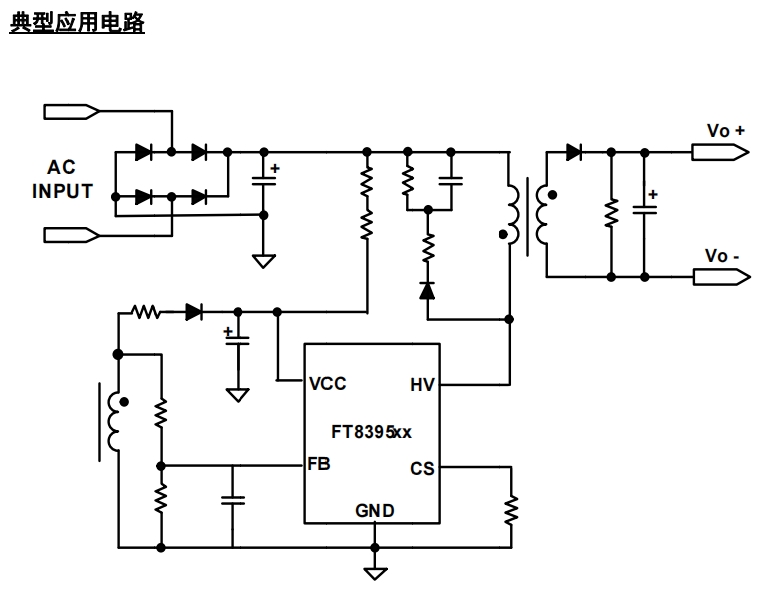

FT8395KD2采用DIP7封裝，共有7個管腳，各管腳的功能如下：
VCC（管腳1）：芯片電源腳，為芯片內部電路提供工作電壓。在設計時，需要確保VCC引腳的供電穩定，以保證芯片的正常工作。
FB（管腳2和3）：反饋電壓輸入端，這兩個腳內部相連，可使用任一腳。FB引腳用于接收輸出電壓的反饋信號，芯片根據反饋信號調整輸出電壓，實現恒壓控制。在設計反饋電路時，需要合理選擇反饋電阻的阻值，以確保輸出電壓的精度和穩定性。
CS（管腳4）：電流采樣端，用于檢測流過功率開關的電流。芯片通過CS引腳監測電流大小，實現逐周期峰值電流限制和恒流控制功能。在設計時，需要在CS引腳與功率開關之間串聯一個合適的采樣電阻，以確保電流采樣的準確性。
HV（管腳5和6）：內置高壓功率開關的功率開關腳，這兩個腳內部相連。HV引腳連接到電源輸入端，承受高壓輸入電壓。在設計時，需要確保HV引腳的散熱良好，以避免因過熱導致芯片損壞。
GND（管腳7）：芯片地，為芯片內部電路提供參考地。在設計時，需要將GND引腳與電源系統的地線可靠連接，以確保芯片的穩定工作。
FT8395KD2的典型功率取決于其工作電壓范圍和應用條件。根據規格書提供的數據，該芯片在90~264V AC輸入電壓范圍內，典型功率如下：
90~264V AC輸入：在23V輸出電壓下，典型功率為18W；在30V輸出電壓下，典型功率為24W。這些數據是在特定的測試條件下得出的，如裝殼、置于45度環境內等。實際應用中，整機效率、PCB布局和外殼的散熱處理能力等因素都會影響芯片的典型功率。因此，在設計電源系統時，需要綜合考慮這些因素，以確保芯片在典型功率下穩定運行。
FT8395KD2廣泛應用于手機/USB充電器、路由器電源、機頂盒電源、帶電池的家用電器、PoE電源等對待機功耗要求嚴格的適配器電源領域。其優勢主要體現在以下幾個方面：
高效率：采用PFM和準諧振QR模式，提高了電源轉換效率，降低了能耗。
高精度：原邊反饋控制技術實現了高精度的恒壓/恒流控制，保證了輸出電壓和電流的穩定性。
低物料成本：簡化了電路設計，省略了光耦和TL431等外圍器件，降低了物料成本。
良好的EMI性能：內置抖頻功能，有效改善了EMI性能，簡化了EMI處理。
豐富的保護功能：多種保護功能確保了電源系統在異常情況下的快速關斷和及時重啟，提高了系統的可靠性。
在使用FT8395KD2設計電源系統時，需要注意以下幾點：
散熱設計：由于芯片內部集成了高壓功率開關，工作時會產生一定的熱量。因此，需要合理設計散熱措施，如增加散熱片、優化PCB布局等，以確保芯片在允許的溫度范圍內工作。
反饋電路設計：反饋電路的設計直接影響到輸出電壓的精度和穩定性。需要合理選擇反饋電阻的阻值，并確保反饋信號的準確性。
保護電路設計：雖然芯片內部集成了多種保護功能，但在設計時仍需考慮外部保護電路，如輸入過壓保護、輸出過流保護等，以進一步提高系統的可靠性。
EMI處理：雖然芯片內置了抖頻功能，但在設計時仍需注意EMI處理，如合理布局、增加濾波器等，以確保電源系統滿足相關的EMI標準。
FT8395KD2作為一款高性能的20W適配器電源芯片，憑借其出色的性能、豐富的功能和廣泛的應用場景，成為了電源設計工程師的優選。通過對其管腳定義及典型功率的深度解析，我們可以更好地理解該芯片的工作原理和應用要點，為設計出高效、穩定、可靠的電源系統提供有力的支持。
