在電源設計領域，隨著技術的不斷進步和市場需求的日益多樣化，尋找高效、可靠且成本效益高的電源芯片解決方案成為了工程師們的重要任務。本文將探討如何使用SM7055芯片來直接替代CSC7612，實現18V非隔離電源設計的優化升級。通過對比分析和實際應用案例，展示SM7055在性能、功能和成本方面的優勢。
CSC7612是一款廣泛應用于非隔離電源設計的芯片，以其穩定的性能和良好的兼容性獲得了市場的認可。然而，隨著技術的發展和應用需求的提升，市場對電源芯片提出了更高的要求，如更高的效率、更低的待機功耗、更完善的保護功能等。SM7055作為一款新型的AC/DC PWM功率開關芯片，憑借其先進的設計和卓越的性能，成為了CSC7612的理想替代品。
SM7055是一款采用電流模式PWM控制方式的功率開關芯片，專為低成本、高性價比的開關電源系統設計。它支持多種拓?fù)浣Y(jié)構，包括BUCK和BUCK-BOOST，能夠滿足不同應用場景的需求。以下是SM7055的主要特點：
為了更好地理解SM7055為何能夠替代CSC7612，我們從以下幾個關鍵方面進行對比分析：
| 參數 | CSC7612 | SM7055 |
|---|---|---|
| 輸入電壓范圍 | 85Vac~265Vac | 85Vac~265Vac |
| 最大輸出電流 | 200mA (DIP8) | 250mA (DIP8) |
| 待機功耗 | >120mW | <120mW |
| 開關頻率 | 可變 | 60KHz固定 |
| EMI性能 | 一般 | 內置抖頻技術，提升EMC性能 |
從上表可以看出，SM7055在最大輸出電流和待機功耗方面優于CSC7612，同時其固定的開關頻率和內置抖頻技術使其在EMI性能上更具優勢。
| 功能 | CSC7612 | SM7055 |
|---|---|---|
| 高壓?jiǎn)?dòng) | 有 | 有 |
| 過溫保護 | 有 | 有 |
| 過流保護 | 有 | 有 |
| 過壓保護 | 有 | 有 |
| 欠壓保護 | 有 | 有 |
| 軟啟動 | 無 | 有 |
| 智能軟驅動 | 無 | 有 |
SM7055不僅具備CSC7612的所有保護功能，還增加了軟啟動和智能軟驅動功能，進一步提高了系統的穩定性和可靠性。
SM7055采用先進的單芯片集成工藝，減少了外部元件數量，降低了成本。同時，其DIP8封裝形式與CSC7612兼容，便于直接替換，無需大幅修改電路設計。
電磁爐作為一種常見的小家電產品，對電源的穩定性和可靠性要求較高。SM7055在電磁爐電源設計中的應用如下：

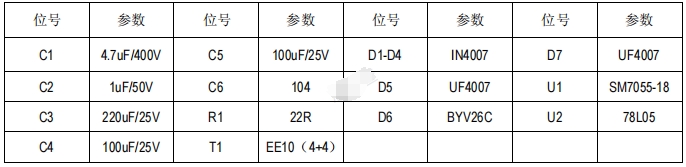

| 位號 | 參數 |
|---|---|
| C1 | 4.7uF/400V |
| C2 | 1uF/50V |
| C3 | 220uF/25V |
| C4 | 100uF/25V |
| C5 | 100uF/25V |
| C6 | 104 |
| R1 | 22R |
| D1-D4 | IN4007 |
| D5 | UF4007 |
| D6 | BYV26C |
| D7 | UF4007 |
| U1 | SM7055-18 |
| U2 | 78L05 |
| T1 | EE10（4+4） |
電飯煲電源設計同樣需要高效、穩定的電源芯片。SM7055在電飯煲電源設計中的應用如下：
| 位號 | 參數 |
|---|---|
| C1 | 4.7uF/400V |
| C2 | 1uF/50V |
| C3 | 220uF/25V |
| C4 | 100uF/25V |
| R1 | 22R |
| D1-D4 | IN4007 |
| D5 | UF4007 |
| D6 | BYV26C |
| D7 | UF4007 |
| U1 | SM7055-18 |
| U2 | 78L05 |
| T1 | EE10（4+4） |
