在電子設備中，電源適配器是不可或缺的組件，它為設備提供穩定的電源。本文將詳細介紹BP84505P 12V2.5A電源適配器的測試報告，包括電路圖、變壓器規格書和PCB布局，以確保其性能和可靠性。
BP84505P是一款12V2.5A的電源適配器，設計用于滿足小家電和嵌入式設備的電源需求。以下是其主要技術參數：
輸入電壓：176VAC至264VAC
輸入頻率：47Hz至63Hz
輸出電壓：12V ±5%
輸出電流：0至2.5A（3A為峰值）
輸出電壓紋波：120mV（20MHz帶寬）
連續輸出功率：30W
待機功耗：120mW（230VAC）
滿載效率：85%（230VAC）
工作環境溫度：0℃至40℃

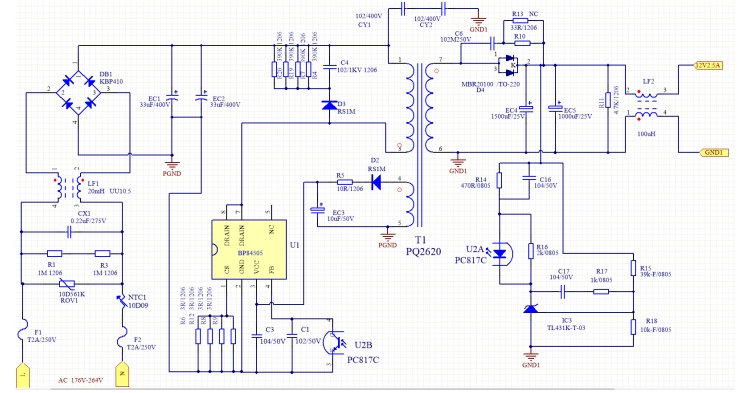

BP84505P的電路設計如下：
輸入濾波：使用CX1、CY1、CY2等元件進行輸入濾波，確保輸入電壓的穩定性。
整流橋：DB1用于將交流電整流為直流電。
濾波電容：EC1、EC2等電容用于進一步濾波，減少電壓紋波。
主控芯片：U1（BP84505BP）是核心控制芯片，負責PWM控制和保護功能。
變壓器：T1（PQ2620）是關鍵組件，提供電壓轉換和隔離。
輸出濾波：EC4、EC5等電容用于輸出濾波，確保輸出電壓的穩定性。
反饋電路：U2（PC817C）和IC3（TL431K-T-03）用于反饋控制，確保輸出電壓的精確調節。

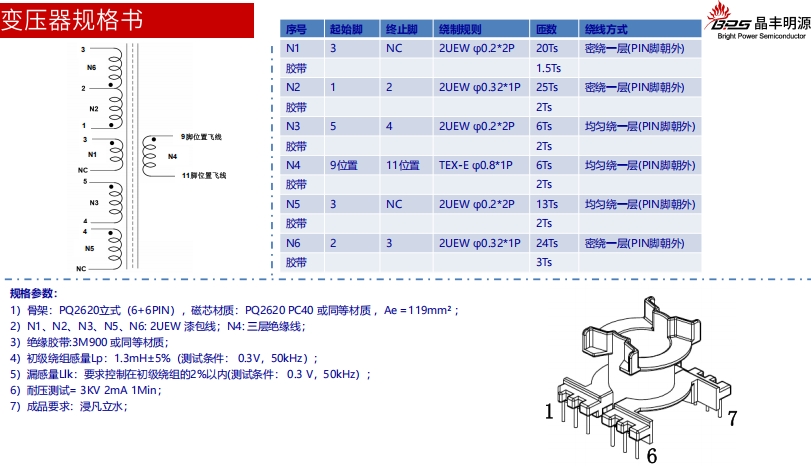

變壓器T1采用PQ2620立式骨架，具體參數如下：
骨架：PQ2620立式（6+6PIN），磁芯材質：PQ2620 PC40或同等材質，Ae＝119mm2
繞制規則：
N1：3腳起始，NC終止，2UEW φ0.2*2P，20Ts，密繞一層（PIN腳朝外）
N2：1腳起始，2腳終止，2UEW φ0.32*1P，25Ts，密繞一層（PIN腳朝外）
N3：5腳起始，4腳終止，2UEW φ0.2*2P，6Ts，均勻繞一層（PIN腳朝外）
N4：9位置起始，11位置終止，TEX-E φ0.8*1P，6Ts，均勻繞一層（PIN腳朝外）
N5：3腳起始，NC終止，2UEW φ0.2*2P，13Ts，均勻繞一層（PIN腳朝外）
N6：2腳起始，3腳終止，2UEW φ0.32*1P，24Ts，密繞一層（PIN腳朝外）
感量：
初級繞組感量Lp：1.3mH ±5%（測試條件：0.3V，50kHz）
漏感量Llk：要求控制在初級繞組的2%以內（測試條件：0.3V，50kHz）
耐壓測試：3KV 2mA 1Min
成品要求：浸凡立水
尺寸：81mm * 52.4mm雙面FR4
元件布局：
輸入端：C1、C3、C16、C17等濾波電容，DB1整流橋，F(xiàn)1、F2保險絲
控制芯片：U1（BP84505BP），U2（PC817C），IC3（TL431K-T-03）
輸出端：EC4、EC5濾波電容，R10、R11等電阻
變壓器：T1（PQ2620）
1. EMI測試
230VAC Neutral：滿足CISPR22/EN55022 Class B，至少6dB裕量
2. 浪涌測試（Surge）
差模：±2kV，0至270相位角，10次測試，全部通過
共模：±4kV，0至270相位角，10次測試，全部通過
3. 靜電放電（ESD）測試
空氣放電：±8kV，10次測試，全部通過
接觸放電：±6kV，10次測試，全部通過
如需要BP84505BP完整測試報告，還請咨詢?nèi)鸸倬W(wǎng)右側在線客服聯系方式，提供樣品，技術支持~
BP84505P 12V2.5A電源適配器在各項測試中表現出色，滿足設計要求和行業標準。其高效的能量轉換、低待機功耗、穩定的輸出電壓和良好的抗干擾能力，使其成為小家電和嵌入式設備的理想電源解決方案。通過詳細的電路設計、變壓器規格和PCB布局，確保了產品的可靠性和性能。
