在現代電源管理系統中，BP2519芯片以其高精度恒壓恒流控制能力而受到青睞。這款芯片采用先進的PWM/PFM多模式控制技術，為非隔離電源、輔助電源以及LED驅動電源提供了一個高效的解決方案。本文將詳細介紹BP2519的特點、典型應用圖以及一個典型的應用實例。
高精度控制：BP2519能夠?qū)崿F(xiàn)非隔離系統的恒壓恒流輸出，確保電源管理的高精度。
多模式控制技術：通過PWM/PFM多模式控制技術，BP2519在不同負載條件下自動切換工作模式，有效降低輕載噪聲并提升效率。
逐周期限流：芯片具備逐周期限流功能，能夠精確控制電流，防止過載。
多重保護：BP2519內置多重保護機制，包括輸出開路/短路保護、芯片過壓/欠壓保護以及過溫保護，增強了系統的可靠性。
軟啟動功能：內置軟啟動功能，避免系統啟動時的電流沖擊。
緊湊封裝：采用SOT23-5L封裝，便于集成到各種電源管理設計中。

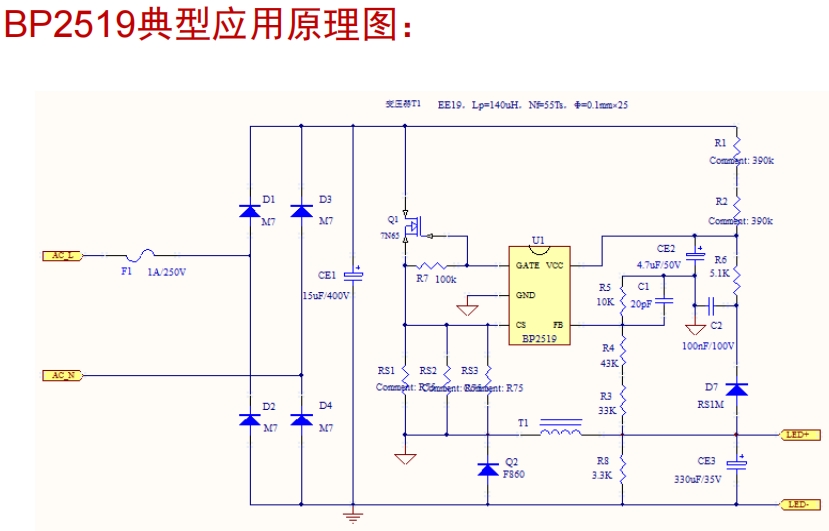

BP2519的典型應用原理圖展示了芯片在電源管理系統中的核心位置。原理圖中，BP2519通過其GND、GATE、CS、FB和VCC引腳與外部電路相連，實現電流采樣、電壓反饋和驅動控制。電感、電容和電阻等元件與芯片協同工作，形成穩定的電源輸出。
在一個24V1A的電源設計實例中，BP2519的應用如下：
輸入電壓：24V DC。
輸出電壓：穩定在24V。
輸出電流：最大1A，通過CS引腳的電流采樣實現恒流控制。
工作模式：在負載80%至100%時，工作在PFM模式，CS峰值參考電壓為0.6V；在負載20%至80%時，工作在PWM模式，頻率保持在音頻范圍外；在負載低于20%時，再次切換到PFM模式，CS峰值參考電壓固定為0.3V。
在設計基于BP2519的電源管理系統時，應注意以下幾點：
開關頻率：滿載開關頻率不超過100KHZ，恒流與恒壓的拐點開關頻率同樣限制在100KHZ以下。
空載頻率：空載的開關頻率必須大于1KHZ，以避免空載電壓飄高的問題。
FB采樣點：確保FB采樣點附近足夠的“平坦”，以防止系統在CV階段發生振蕩。
元件布局：FB采樣電阻和VCC電容應盡量靠近IC，以減少噪聲和提高穩定性。
PCB設計：在設計PCB時，應減小功率環路的面積，以降低EMI輻射。
如果需要BP2519完整的系統應用指南，可以聯系三佛科技官網右側在線客服~
BP2519芯片以其高精度和多模式控制技術，在電源管理領域提供了一個高效、可靠的解決方案。通過遵循設計指南和注意事項，設計工程師可以充分利用BP2519的特點，為各種應用提供穩定、高效的電源管理。
