智能門鎖作為現代家居安全的重要組成部分，其電源設計的穩定性和可靠性至關重要。LP2801E是一款高效、高精度的非隔離降壓開關電源恒壓控制驅動芯片，適用于多種電源應用場景，包括智能門鎖的電源設計。本文將詳細介紹LP2801E在智能門鎖電源方案中的應用，包括其設計優勢、電路配置和保護功能。

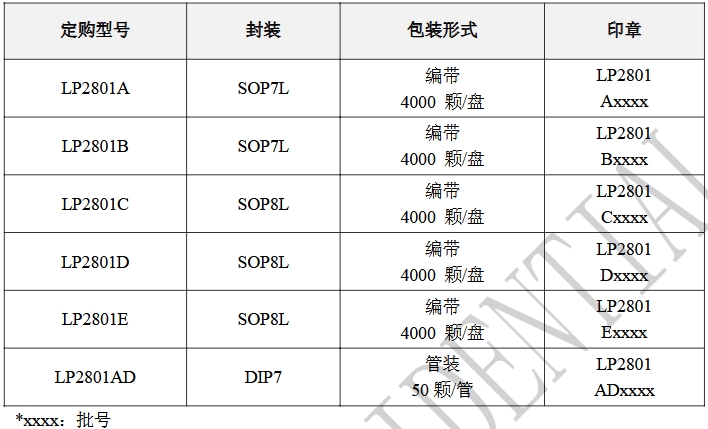

LP2801E芯片概述

LP2801E是由深圳市芯茂微電子有限公司推出的一款高性能開關電源芯片，具有以下特點：

    集成高壓功率管：內部集成>800V的高壓功率管，能夠承受較高的輸入電壓，適用于85VAC至265VAC的全范圍輸入電壓。
    恒壓控制模式：采用恒壓控制模式，確保輸出電壓的穩定性和一致性，適合需要穩定電源的智能門鎖等設備。
    優異的EMI特性：設計中注重電磁干擾的抑制，能夠有效減少電磁輻射，提高系統的電磁兼容性。
    低待機功耗：待機功耗低于50mW，有助于降低智能門鎖的能耗，延長電池壽命。
    多重保護功能：包括VCC鉗位/欠壓保護、輸出過壓保護、過溫保護和最長開通時間保護等，確保電源系統的安全性和可靠性.。

智能門鎖電源設計需求

智能門鎖的電源設計需要滿足以下要求：

    穩定的輸出電壓：通常需要12V的穩定輸出電壓，以保證門鎖內部電路的正常工作。
    足夠的輸出電流：至少需要400mA的輸出電流，以支持門鎖的電機驅動、指紋識別、通信模塊等高功率部件。
    高效的能量轉換：在有限的電源條件下，需要高效的能量轉換效率，以減少能量損耗。
    良好的電磁兼容性：由于智能門鎖通常安裝在金屬門體上，電磁干擾問題較為突出，因此需要良好的EMI特性。

LP2801E在智能門鎖電源方案中的應用

電路配置

    輸入電壓：LP2801E能夠接受85VAC至265VAC的輸入電壓，適用于全球大多數地區的電網電壓。

    輸出電壓設置：通過外部電阻分壓網絡，將反饋電壓設定為12V。具體計算公式為：
    VO=VFB×(1+RFBHRFBL)+IFB×RFBH
    VO=VFB×(1+RFBLRFBH)+IFB×RFBH
    其中，VFBVFB為芯片內部設定的閾值電壓1.2V，RFBHRFBH和RFBLRFBL為反饋電阻，IFBIFB為反饋電流。

    輸出電流：通過電流采樣電阻RCSRCS設定輸出電流為400mA。計算公式為：
    IO=VCSRCS
    IO=RCSVCS
    其中，VCSVCS為電流采樣閾值電壓，典型值為700mV。

保護功能

    過壓保護：當輸出電壓超過設定值時，LP2801E會自動進入保護狀態，防止電壓過高對門鎖電路造成損害。
    欠壓保護：當輸入電壓低于設定值時，芯片會自動關閉，防止欠壓導致的設備損壞。
    過溫保護：當芯片溫度超過150℃時，會自動進入保護狀態，防止過熱導致的損壞。
    短路保護：當輸出端發生短路時，芯片會自動限制輸出電流，保護電路不受損害。

設計優勢

    高效率：LP2801E采用QR工作模式，能夠實現高達90%以上的轉換效率，有效降低能量損耗。

    簡單的設計：由于芯片內部集成了高壓功率管和多種保護功能，外圍電路簡單，減少了設計復雜度和成本。

    可靠性高：多重保護功能和優異的EMI特性，確保電源系統在各種環境下的穩定性和可靠性。

綜上所述，LP2801E在智能門鎖電源設計中具有顯著的優勢，能夠提供穩定、高效的電源解決方案，滿足智能門鎖對電源性能的嚴格要求。
